Реклоузеры, Пункты учета и секционирования

Преимущества ПУС/ПСС

• Высоковольтный модуль оснащен тремя дверьми, за счет чего достигается максимальное удобство монтажа и обслуживания
• Надежная защита от пыли и влаги на весь срок эксплуатации оборудования достигается за счет применения уплотнителя без клеевой основы.
• Усиленная конструкция корпуса за счет применения каркасной технологии и использовании листа толщиной 2 мм.
• Возможность визуального осмотра состояния положения вакуумного выключателя, снаружи корпуса высоковольтного модуля расположен указатель.
• Универсальность конструкции корпуса высоковольтного модуля позволяет применить самые востребованные выключатели, трансформаторы напряжения и тока. А также применить силовой трансформатор ОЛС, мощностью до 4 кВА.
• Возможность ручного (аварийного) отключение вакуумного выключателя. В основании корпуса высоковольтного модуля расположена тяга с кольцом для безопасного отключение вакуумного выключателя не проникая внутрь корпуса.
• Надежная защита от коррозии достигается с применением корпуса из оцинкованного листа или сваренного, но окрашенного порошковой краской. На нашем производстве установлена одна из самых больший порошковых камер на Урале. Тщательная подготовка металла и нанесение краски толщиной минимум 110 микрон позволяет добиться превосходной коррозионной стойкости на всем сроке эксплуатации
• Широкая линейка габаритных исполнений низковольтного модуля позволяет реализовать большой спектр требований сетевой компании и заказчика. Начиная от бюджетного уровня защиты на реле, заканчивая блоками микропроцессорных устройств с системой интегрирования АСУ ТП
• Возможность изготовления утепленного корпуса с толщиной утеплителя от 50 до 100 мм.

Конструктивные преимущества

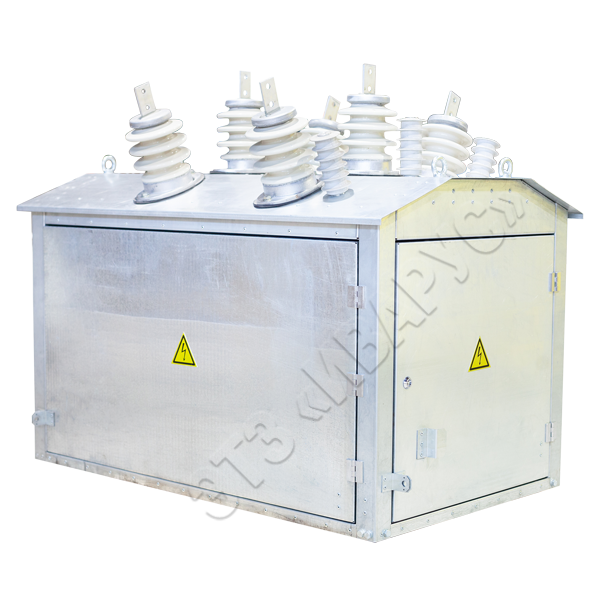

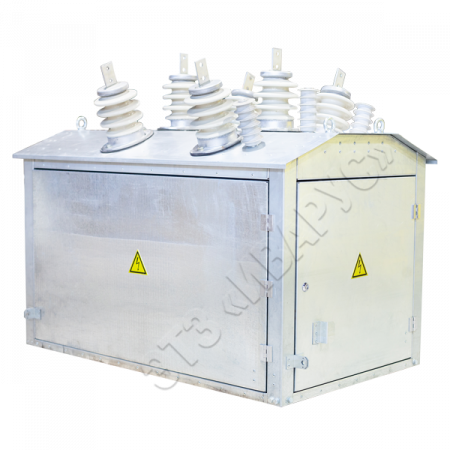

Преимущества высоковольтного модуля

• толщина корпуса – 2 мм
• компактные габариты, можно разместить на одной опоре
• порошковая покраска
• возможность изготовить корпус полностью из оцинкованного металла без применения сварки, что гарантирует долговечность, и высокую антикоррозийность
• уплотнения – IP54
• высоковольтный модуль имеет дополнительную съемную панель вакуумного выключателя для безопасной работы с органами управления
• обработка шины происходит на специализированном оборудовании, что исключает зазубрины, излом шины, заусенцы в отверстиях

Преимущества низковольтного модуля

• толщина корпуса – 2 мм
• малые габариты
• порошковая покраска
• уплотнения – IP54
• низковольтный модуль имеет внутреннюю дверь и отделяет отсек клеммных соединений

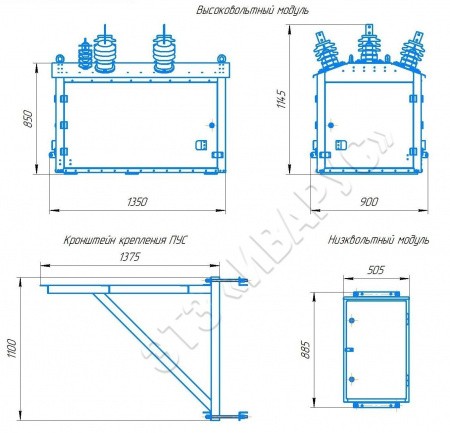

Состав реклоузера

• Высоковольтный модуль с вакуумным выключателем, измерительными трансформаторами напряжения и тока, трансформатором собственных нужд
• Низковольтный модуль с блоком микропроцессорной или релейной защиты, счетчиком электроэнергии, кнопками управления, обогревателем
• Комплект креплений для высоковольтного и низковольтного модуля на опору ВЛ
• Иное оборудование – определяются заказом

Технические характеристики

Реклоузер – это коммутирующее устройство на основе вакуумного выключателя. Предназначено для защиты и автоматического секционирование воздушных или комбинированных линий электропередач. Реклоузер автоматически отключает участок линии электропередач в случае перегрузки или аварии.

Другие названия: пункт секционирования столбовой (ПСС), реклоузер вакуумный автоматический (РВА) и автоматический пункт секционирования (АПС).

Кроме защиты может потребоваться учет электроэнергии. В таком случае необходимо одновременно два устройства: реклоузер (ПСС) и пункт коммерческого учета электроэнергии (ПКУ). Комбинированное устройство от «Иварус» совмещает в себе функции защиты линии и коммерческого учета электроэнергии. Стоимость такого реклоузера на 100-150 тыс. рублей ниже, чем комплект из ПСС и ПКУ.

Электросетевые компании требуют устанавливать реклоузеры и приборы учета электроэнергии на границах участков сетей. Это требование прописано в технических условиях на подключение. Главное качество реклоузера заключается в продолжительной автономной работе без технического обслуживания.

В комплектации реклоузера могут быть вакуумные выключатели – EX-BB или ВВ/TEL. В качестве устройства релейной защиты и автоматики могут использоваться как токовые реле, так и любые микропроцессорные устройства.

Специальная упаковка

По желанию заказчика осуществляем упаковку в специальную улучшенную плёнку. Она отлично защищает изделие при транспортировке в открытом кузове от грязи, мошки, дорожной соли. Если монтаж изделия осуществляется не сразу после покупки – хорошая упаковка сохранит изделие в чистоте, защитит лакокрасочное покрытие от выцветания.
